Productos > CONSOLAS > RADIO > MIX-52

Descripción General

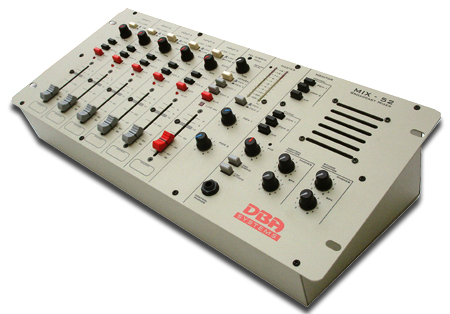

DBA Systems presenta la Mixer de audio para broadcasting MIX-52 “Broadcast Mixer”. Esta consola compacta en dimensiones de rack, contiene  todas las funciones necesarias para ser usada en radiodifusión.


Caracteristicas Principales

  • 5 Canales (10 señales de entrada).
  • TRIM de ganancia por canal.
  • Indicador de pico en cada canal.
  • Potenciómetros deslizables de 60 mm.
  • Barras de mezcla PGM1-PGM2, balanceadas y con control de master independiente.
  • 1 barra de previo (CUE) con parlante monitor incorporado.
  • Vúmetro indicador de nivel de salida de PGM1 o PGM2 de 10 indicadores.
  • Entrada de señal de aire.
  • Híbrido telefónico de una línea con ajuste de rechazo de línea, nivel de envío y retorno e indicador de toma de línea.
  • Controles de nivel de monitores y auriculares en Estudio, Auriculares y Control.
  • Micrófono de órdenes (TBK).
  • Señal de Tally para indicación de “Aire”.
  • Salida de auriculares para Control y Estudio.
  • Salida de monitor de Control y Estudio.
  • Fuente Phantom de 48v para los micrófonos.





ESPECIFICACIONES TECNICAS

MÓDULO DE ENTRADA MICRÓFONO



Tipo de Entrada:

Balanceada electrónica

RRMC:

>60Db

Nivel de Ruido Referido a la Entrada:

127 dBm

Respuesta en Frecuencia:

20Hz  20KHz +/- 0.1dB

Acción del  control de Ganancia:

20Db

Fuente Phamton:

48 V

MODULO DE ENTRADA ESTEREO



Tipo de entrada:

Estéreo desbalanceada

Nivel de entrada:

0dBm

Acción del control de Ganancia:

20dB

Respuesta en Frecuencia:

20Hz-20KHz +/- 0.1dB

MODULO HÍBRIDO TELEFÓNICO



Entrada:

Línea telefónica RJ-11

Salida:

Teléfono estándar RJ-11

Tipo de Híbrido:

Puente balan.mediante transformador.

Rechazo ( a 1Khz -10dBm “A” ):

>25dB

MODULO MASTER



Tipo de Salida:

Balanceada electrónica

Nivel de Salida:

0dBm balanceado

Máximo nivel de salida:

+21dBm balanceado

Relación S/R (“A”):

>70dB

Diafonía L-R ( a 1Khz 0dBm “A”):

>70 dB

Distorsión ( a 1Khz 0dBm “A”):

< 0.05 %

MODULO DE MONITOREO



Salida auriculares operador



Potencia de salida:

0.8 W

Respuesta en frecuencia:

20Hz  20KHz +/- 0.1dB

Impedancia mínima de carga:

8Ohms

Salida auriculares estudio



Potencia de salida:

0.8 W

Respuesta en frecuencia:

20Hz  20KHz +/- 0.1dB

Impedancia mínima de carga:

8 Ohms

Amplificador de Cue



Potencia de salida:

1.5 W

Respuesta en frecuencia:

20Hz  20KHz +/- 0.1dB

Transductor:

Parlante incorporado 2,5”

Salidas de línea Control  y Estudio



Tipo de salida:

Desbalanceada estéreo

Nivel nominal de salida:

0dBm

Impedancia de salida:

200W

Relación S/R (”A”):

>70dB

Diafonía L-R (a 1Khz 0 dBm “A”):

>70dB

Distorsión( a 1Khz 0 dBm “A”):

< 0.05 %

GENERAL



Alimentación:

220V/110V 50/60Hz  +/-10%

Dimensiones:

5 unidades de rack
