Descripción General


El CCI-6106 de DBA Systems es un intercomunicador para control de cámaras diseñado para optimizar la comunicación entre director y cameraman.

Originalmente se provee de seis canales . Cada canal puede ser seteado en forma individual para trabajar en dos hilos, tres hilos y cuatro hilos mediante una serie de dip-switch ubicados en el panel trasero del mismo. De la misma forma se puede ajustar el nivel de envío y retorno para cada posición.

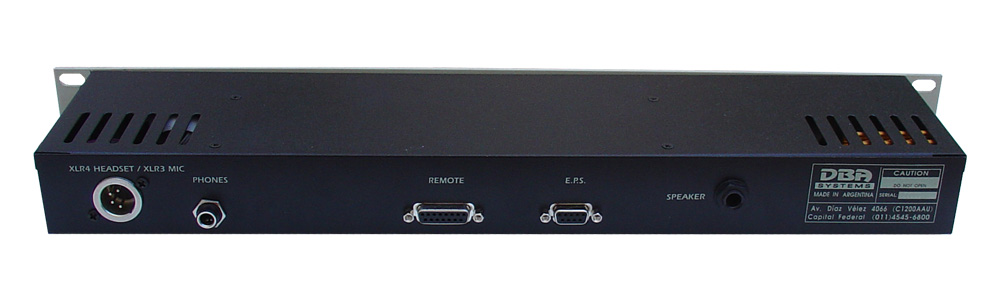

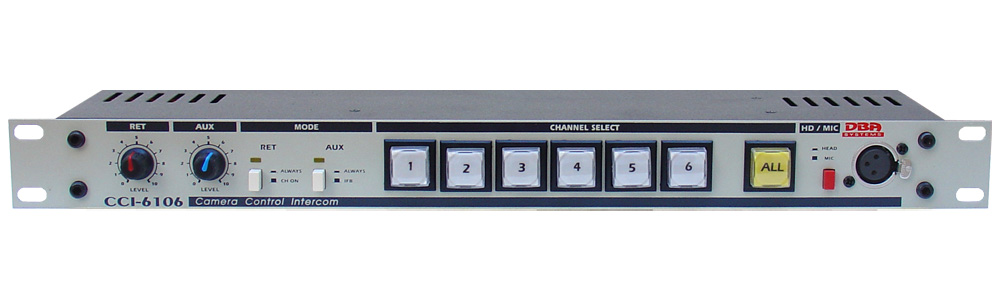

El sistema se compone de dos partes, una es la unidad de multiplexado y la otra es el remoto que utiliza el director para la operación del intercomunicador.  Desde el remoto se pueden seleccionar los  puestos a los cuales se desea habilitar, posee controles de nivel para las señales  AUX y RETORNO, , teclas de asignación y sistema de monitoreo/órdenes del director.  Ambas unidades, remoto y multiplexado, poseen microcontroladores para la optimización de las operaciones; la comunicación entre estos se realiza via RS-422 y poseen complejos algoritmos de seguridad que facilitan el reestablecimiento del sistema frente a una eventual desconexión del mismo.


Caracteristicas Principales


• Selección de puesto remoto mediante llave de habilitación.

• Control de nivel independiente en envío y retorno.

• Salida de parlante y auriculares: permite adecuarse en forma muy sencilla a la forma de trabajo habitual del director.

• Entrada de audio  auxiliar: permite el envío de señal de programa con nivel regulable desde el panel frontal.

• Preset de NULL: permite el ajuste individual de rechazo (en modo 2 hilos).

• Preset de SEND que permite el ajuste de la señal de envío en forma individual.

• Preset de RET que permite el ajuste del nivel de la señal de retorno
