Descripción General

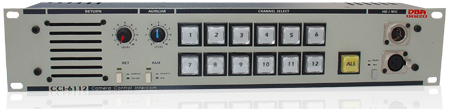

El CCI-6112 de DBA Systems es un intercomunicador para control de cámaras diseñado para optimizar la comunicación entre director y cameraman.
Originalmente se provee de doce canales . Cada canal puede ser seteado en forma individual para trabajar en dos hilos, tres hilos y cuatro hilos mediante una serie de dip-switch ubicados en el panel trasero del mismo. De la misma forma se puede ajustar el nivel de envío y retorno para cada posición.

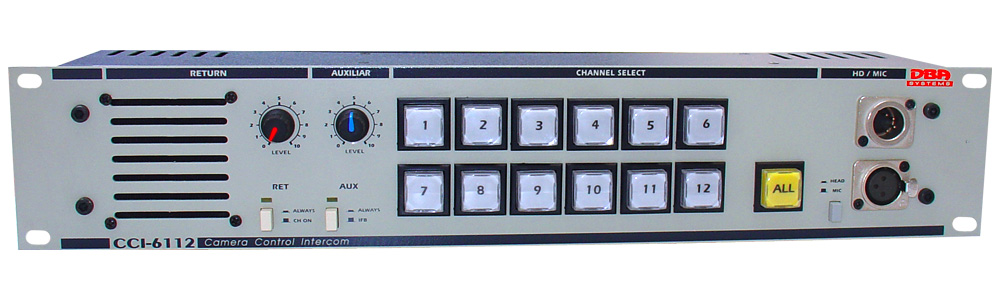

El sistema se compone de dos partes, una es la unidad de multiplexado y la otra es el remoto que utiliza el director para la operación del intercomunicador. Desde el remoto se pueden seleccionar los puestos a los cuales se desea habilitar, posee controles de nivel para las señales AUX y RETORNO, teclas de asignación y sistema de monitoreo/órdenes del director. Ambas unidades, remoto y multiplexado, poseen microcontroladores para la optimización de las operaciones; la comunicación entre estos se realiza via RS-422 y poseen complejos algoritmos de seguridad que facilitan el reestablecimiento del sistema frente a una eventual desconexión del mismo.
Caracteristicas Principales
- Selección de puesto remoto mediante llave de habilitación.
- Control de nivel independiente en envío y retorno.
- Salida de parlante y auriculares: permite adecuarse en forma muy sencilla a la forma de trabajo habitual del director.
- Entrada de audio auxiliar: permite el envío de señal de programa con nivel regulable desde el panel frontal.
- Preset de NULL: permite el ajuste individual de rechazo (en modo 2 hilos).
- Preset de SEND que permite el ajuste de la señal de envío en forma individual.
- Preset de RET que permite el ajuste del nivel de la señal de retorno
Especificaciones Técnicas
|
ENTRADAS |
|
|
Sección Send |
|
|
Nivel de envío: |
Ajustable - /+10 dBm |
|
Relación S/R: |
70 dB |
|
Respuesta Frec.: |
18Hz - 15 kHz (-3dB) |
|
Impedancia Sal 4H: |
1 KW |
|
Impedancia Sal 2H: |
600W |
|
Ganancia Transmisión: |
30 dB / 50 dB |
|
Sección Ret |
|
|
Nivel de Rechazo: |
25 dB |
|
Acción Pad: |
20 dB |
|
Nivel de entrada: |
+ 20/-30 dBm |
|
Relación S/R: |
65 dB |
|
Respuesta Frec.: |
180Hz - 15 kHz (-3dB) |
|
Impedancia Ent 4H: |
2 KW |
|
Impedancia Ent 2H: |
600W |
|
Ganancia Recepción: |
35 dB |
|
Acción Pad: |
20 dB |
|
Umbral led call (ajustable): |
-30 dBm / -10 dBm |
|
Pot. Salida Parlante: |
max. 1.8WW |
|
Impedancia Salida Auricular: |
100W |
|
Phantom: |
24V |
DBA Systems se reserva el derecho de modificar las especificaciones técnicas sin previo aviso
